展廳高清顯示46寸3X3設計方案
46寸超窄邊DID（液晶）拼接顯示系統
（3×3）
設
計
方
案
深圳新視銳科技有限公司
新視銳采用韓國三星工業級DID液晶面板并經過了專業的結構特殊處理后集成。目前，液晶憑借優良的顯示性能，已經成為人們認同最理想的顯示器件。新視銳采用的韓國三星工業級DID液晶面板的液晶拼接單元具有高亮度、高對比度、更好的彩色飽和度、更寬的視角、更好的可靠性、影像穩定不閃爍、較長的使用壽命等特征。
★高亮度
新視銳采用的DID液晶拼接單元具有更高的亮度，達到500 cd/m2。
★高對比度
新視銳采用的DID液晶拼接單元的對比度與普通的液晶屏相比，要高出一倍以上，是一般背投的二～三倍。
★更好的彩色飽和度
拼接單元采用先進的色彩校準技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，確保了畫面輸出的精確和穩定。
★更好的可靠性
家用電視、PC所采用的液晶屏不能負荷24小時連續使用，新視銳液晶拼接單元為監視器所設計，可以24小時連續工作。
★影像穩定不閃爍
由于DID每一個點在接收到信號后就一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新亮點。因此，DID亮度均勻、畫質高而且絕對不會閃爍。
★更長使用壽命
拼接單元所用的背光源使用壽命均可達6萬小時以上，這就確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保拼接墻的使用壽命。

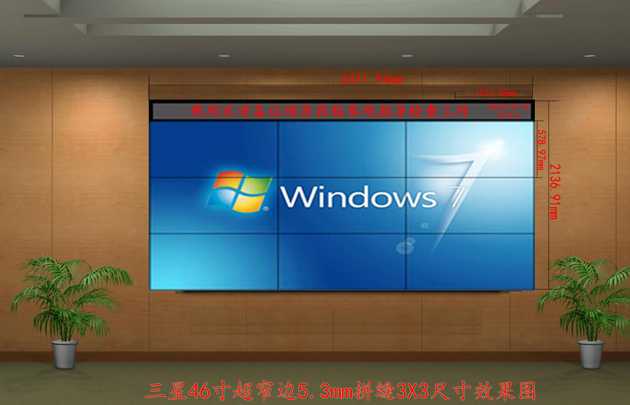

展廳高清顯示46寸3X3尺寸設計：
46寸超窄邊液晶拼接屏尺寸
拼接墻的大小由幕墻單元的個數 (長M×高N) 和單元的尺寸來計算。例如3行x3列 46″超窄邊拼接墻共9個46″窄邊拼接單元組成，其大致尺寸及占用空間計算如下：
安裝后長度為：1023.98X3=3071.94mm
安裝后高度（顯示面積）為：578.97X3+400（LED）=2136.91mm
拼接后其厚度為：單屏厚度124mm+壁裝支架厚度（10mm）或落地支架占用空間厚度約為（400mm）；
拼接墻最底端距離地面高度一般為700mm；
使用時可根據安裝環境選擇不同的安裝方式時，再加上預留空間或邊框或立式底座的尺寸，便可得到幕墻的外觀尺寸。
另壁裝的在屏的整體長度四周須各預留150mm-200mm的空間以方便安裝人員手能伸到屏幕后面接線、固定屏體螺絲等，預留空間過小會給安裝施工帶來極大不便。
展廳高清顯示46寸3X3設計要求：
為保證項目實施的順利進行，保護系統設備的正常工作,設備的安裝現場須滿足以下環境條件：
1、安裝要求
1）、安裝地面要求平整結實，承重力強，不變形。
2）、基座一般直接與抗靜電地板接觸，以保證地面長期承重受力不變形。
3）、安裝在墻壁上則要注意墻壁的承載能力和墻體的結實程度，而且墻壁和屏幕之間要留有大于10-20CM的散熱空間以保證熱量排出。
2、操作控制臺（室）裝修及設備位置要求
1）、操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。
2）、控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試、色彩調整等操作。
3、光線要求
1）. 燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。
2）. 如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。
4、走線及線槽要求
1）、弱電線纜（RGB、視頻、網絡、串口、鼠標鍵盤延長線等）應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。
2）、如果是地板磚、復合木地板等固定的地面，要求從信號源（計算機RGB信號、視頻信號）和控制電腦到圖形控制器（或投影機接口）之間要有走線槽，走線距離越短為宜。
3）、如果是抗靜電地板，則走線出口處應開孔，留線纜出口。
5、空調要求
1）、拼接屏背后的維修通道內要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口，如果沒有中央空調，應加設專門的空調，空調功率大小視大屏規模而定。
2） 、維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。
6、供電電源
考慮到系統可能會遇到特殊情況會發生斷點再通電的電流沖擊，拼接單元本身具備電源保護設計，保證了設備的正常安全的運行。
1）. 系統的電源為AC 220V ±5%；用有保護接地線的三眼插座；插座數與拼接屏數有關。
2）. 拼接系統和圖像控制器及控制PC等要求同相供電。
3）. 電源電壓要穩定，可靠，特別防止斷電后立即加電，因此，原則上要求拼接系統的電源必須經過相應功率UPS供電。
4）. 系統設備要有良好的接地，接地電阻<2Ω，保證遇到雷擊等特殊狀況時設備不損壞。
7、系統環境
1）．拼接系統的背面是維修通道，維修通道寬度一般不小于0.60米，壁裝安裝則要求安裝是設計好可方便維護的靈活固定支架。
2）．大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。
3）. 拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。
4）．拼接屏房間要求保持干凈，防塵。
5）．消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
